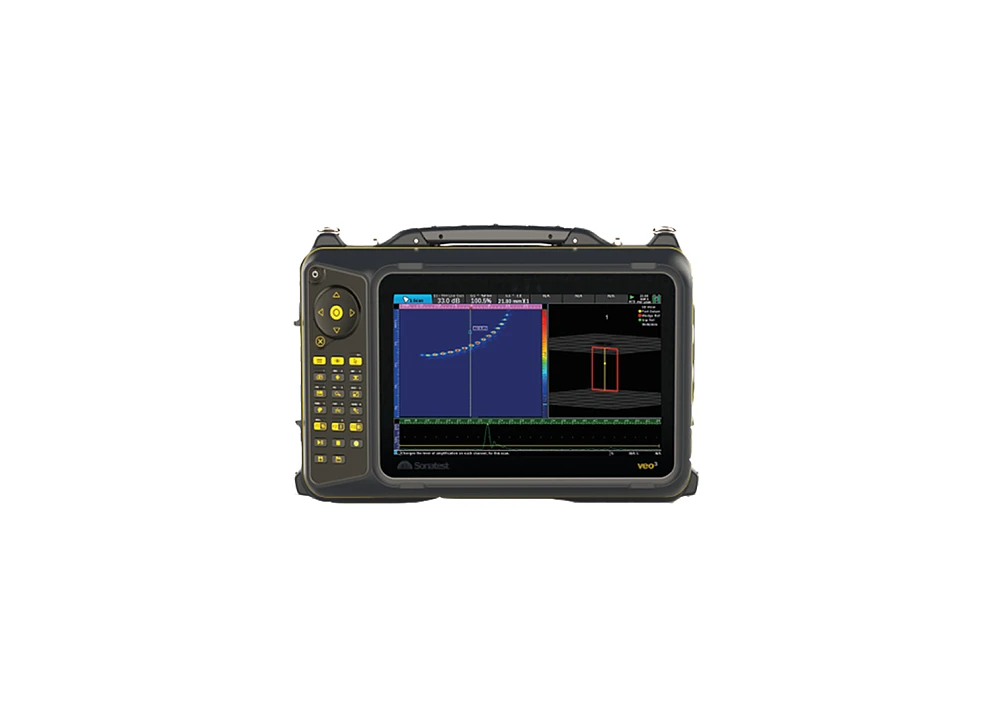

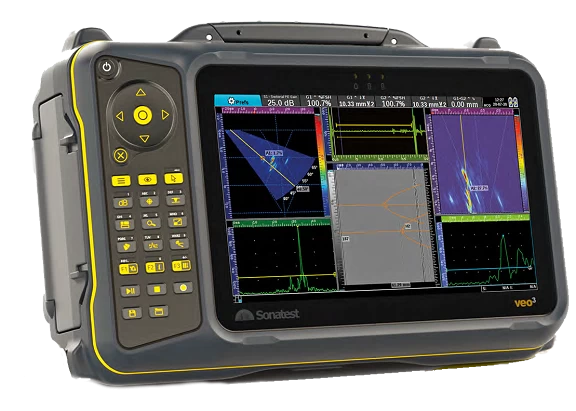

Phased Array Cihazı "Sonatest Veo3" Hata Dedektörü

Sonatest Veo3, Phased Array Cihazı teknolojyi en üst düzeye taşıyan bir hata dedektörüdür. 32-kanal beamformer, yüksek SNR, PCAP dokunmatik ekran ve canlı TFM özelliği sayesinde tahribatsız muayene süreçlerinde hassasiyet ve kullanım kolaylığı sunar.

Phased Array Cihazı Nedir ve Neden Tercih Edilir?

Phased array cihazı, bir dizi ultrasonik prob elemanını kontrol ederek çok yönlü taramalar yapabilen ve hataların boyut, derinlik, şekil gibi verilerini detaylı şekilde sunan gelişmiş bir ultrasonik muayene sistemidir. Özellikle kaynak kusurları, kompozit malzemeler ve kalın parçaların analizi için idealdir.

Temel Özellikler

1. 32-Kanal Beamformer ile Gelişmiş Tarama Yeteneği

• Yüksek çözünürlüklü veri üretimi için 32 bağımsız PA kanalı.
• Daha net hata görüntüleme ve detaylı analiz imkânı.
• Gelişmiş fokal yasa üretimi: 1024 adede kadar odaklama seçeneği.

2. Gerçek Zamanlı Çoklu Tarama: TFM, PA ve TOFD

• Aynı anda çoklu modda (Multi-mode) çalışma: PA, TFM, TOFD.
• 6’ya kadar eş zamanlı TFM mod desteği.
• Kalın parçalar ve karmaşık geometriye sahip yüzeylerde hatasız görüntüleme sağlar.
• Canlı TFM (Live TFM) özelliğiyle hareket hâlindeyken dahi net veri alınabilir.

3. Yüksek Performanslı Donanım Altyapısı

• 64-bit Linux işletim sistemi ile kararlı çalışma.
• 128 GB SSD hafıza kapasitesi: Uzun süreli testlerde büyük veri kayıtları mümkün.
• 125 MHz @ 12-bit yüksek örnekleme hızı ile veri kayıplarını en aza indirir.
• Hot-swappable pil sistemi ile kesintisiz çalışma (6 saate kadar pil ömrü).

4. Geniş ve Hassas PCAP Dokunmatik Ekran

• 10,4” yüksek parlaklıkta endüstriyel ekran (güneş altında bile okunabilir).
• PCAP teknolojisi sayesinde hem eldivenli hem çıplak elle kullanım imkânı.
• Kullanıcı dostu arayüz: Dokunmatik menüler, hızlı kalibrasyon sihirbazları.

5. Dayanıklı ve Taşınabilir Tasarım

• IP65 koruma sınıfı: Toz, su sıçraması ve zorlu saha koşullarına karşı dayanıklılık.
• Hafif (4,5 kg) ve ergonomik yapısı ile sahada rahat taşınabilir.
• Entegre taşıma kolu ve isteğe bağlı omuz askısı.

6. Sezgisel Yazılım ve İş Akışı

• Hızlı kalibrasyon için ön tanımlı ayarlar: Velocity, Wedge Delay, TCG, DAC.
• Test şablonları ve ölçüm protokolleri kullanıcı tanımlı olarak kaydedilebilir.
• UTstudio+ yazılımı ile ileri düzey veri analiz ve raporlama.

7. 3D Prob Konumlandırma ve Gerçek Zamanlı Görselleştirme

• 3D görünüm ile probların test parçası üzerindeki pozisyonu eş zamanlı olarak gösterilir.
• Operatör hatasını azaltır, doğruluk oranını artırır.
• Kompleks parçalar üzerinde dahi yön bulma kolaylığı sağlar.

Kullanım Avantajları ve Sektörel Uygulamalar

• Kullanıcı dostu iş akışı: Hızlı kalibrasyon (velocity, wedge, TCG, DAC, enkoder)
• 3D tarama görünümü: Probların test parçası üzerindeki konumu eş zamanlı gösterilir
• Yüksek doğrudan P.O.D.: Kalın parçalarda tek taramada TFM ile hassas tespit imkânı

Kimler İçin Uygun?

• NDT uzmanları
• Havacılık, enerji, metal, kompozit sektörü
• Kaynak kontrolü, kalın parça muayenesi ve boru hatları

Daha fazla bilgi, iş birliği ve demo talepleriniz için sonatest@incekara.com.tr adresimize yazarak bizimle iletişime geçebilirsiniz.
