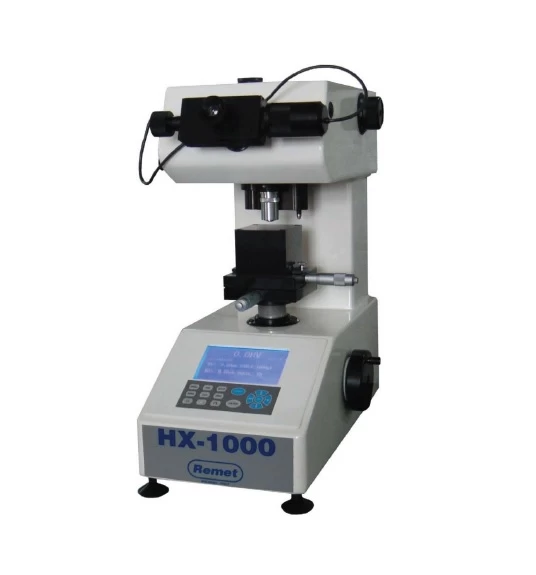

Remet HXD-1000TM (LCD) Dijital Mikro Sertlik Ölçer

Vickers ve Knoop Mikro Sertlik Ölçümünde Güvenilir Dijital Platform: Remet HXD-1000TM (LCD)

Mikro sertlik ölçümü; ince kaplamalar, difüzyon tabakaları, kaynak bölgeleri, seramik malzemeler ve küçük kesitli numuneler gibi sınırlı ölçüm alanlarında yüksek hassasiyet gerektiren uygulamaların vazgeçilmez analiz yöntemidir. Bu uygulamalarda kullanılan cihazın optik çözünürlüğü, test yükü hassasiyeti ve ölçüm tekrarlanabilirliği; elde edilen sonuçların kalitesini ve güvenilirliğini doğrudan belirler.

Remet HXD-1000TM (LCD), yenilikçi LCD dokunmatik panel tasarımı, otomatik motorize revolver sistemi ve program kontrollü yük uygulama mekanizmasıyla Vickers (HV) ve Knoop (HK) mikro sertlik ölçümünde kapsamlı bir dijital platform sunar. 1970'ten bu yana metalografi ekipmanı üreten İtalyan Remet'in kalite anlayışıyla tasarlanan HXD-1000TM; 5 HV ile 3.000 HV arasında geniş ölçüm aralığı, 8 farklı test yükü seçeneği ve 600x toplam büyütme kapasitesiyle hem rutin kalite kontrol hem de ileri araştırma laboratuvarlarının mikro sertlik gereksinimlerini eksiksiz karşılar.

İhtiyaca göre motorize 3D XYZ sehpası ve X-VICK3D otomatik ölçüm yazılımıyla donatılabilen HXD-1000TM; 3 eksenli tam otomatik profil ölçümü ve görüntü tabanlı analiz imkânıyla üst segment mikrodurometri performansına ulaşır.

Remet HXD-1000TM (LCD) Nedir?

Remet HXD-1000TM (LCD), metalografik numunelerde, kaplamalarda ve küçük kesitli malzemelerde Vickers ve Knoop yöntemiyle mikro sertlik ölçümü gerçekleştiren dijital bir mikrodurometredir.

Dokunmatik kontrol paneli ve LCD ekranı aracılığıyla ölçüm ölçeği, test yükü, yük uygulama süresi ve ekran ayarları kolaylıkla yapılandırılır. Otomatik motorize revolver sistemi, lens ve indentor geçişini manuel müdahale olmaksızın gerçekleştirir. Tüm ölçüm sonuçları ekranda anlık olarak görüntülenir, istatistiksel veriler hesaplanır ve dahili yazıcı aracılığıyla raporlanır.

Temel Özellikler

• Yenilikçi LCD Dokunmatik Panel Tasarımı
  HXD-1000TM'nin LCD ekranı ve dokunmatik kontrol paneli; ölçüm ölçeği (HV veya HK), tarih, kuvvet birimi (gf veya N), yük uygulama süresi, ekran arka plan parlaklığı ve aydınlatma lambası yoğunluğunu sezgisel ve görsel biçimde ayarlamaya imkân tanır. Tüm parametreler tek bir arayüz üzerinden kolaylıkla yönetilir.


• Otomatik Motorize Revolver
  Lens ve indentor geçişi, otomatik motorize revolver sistemi (TM: Turret Motorized) tarafından yönetilir. Manuel revolver çevirme gerektirmeyen bu yapı; tekrarlanan ölçüm döngülerinde zaman tasarrufu sağlar, indentor hizalama hatalarını ortadan kaldırır ve operatör bağımsız tekrarlanabilirliği artırır.


• Geniş Ölçüm Aralığı: 5 HV – 3.000 HV
  HXD-1000TM, 5 HV ile 3.000 HV arasındaki geniş ölçüm aralığıyla yumuşak metallerden sert kaplamalara, karbürizasyon ve nitrürasyon tabakalarından seramik malzemelere kadar geniş bir uygulama yelpazesini tek platform üzerinde karşılar.


• 8 Farklı Test Yükü Seçeneği
  10 gf'den 1.000 gf'ye uzanan sekiz farklı test yükü (10, 25, 50, 100, 200, 300, 500, 1.000 gf / 0,0981 – 9,807 N) operatörün numune özelliklerine göre en uygun yükü seçmesine imkân tanır. Yük uygulaması, bekleme süresi ve yük kaldırma işlemlerinin tamamı program kontrollü olarak otomatik gerçekleştirilir.


• Ayarlanabilir Yük Uygulama Süresi: 5 – 60 Saniye
  Yük uygulama (bekleme) süresi 5'er saniyelik adımlarla 5 ile 60 saniye arasında serbestçe ayarlanabilir. Bu esneklik, farklı malzeme türleri ve standart gereksinimleri için ISO ve ASTM uyumlu test döngüleri oluşturulmasını sağlar.


• 600x Toplam Büyütme ve 0,025 µm Minimum Algılama
  40x ölçüm objektifi ve 15x oküler kombinasyonuyla 600x toplam büyütme kapasitesine ulaşan optik sistem, 0,025 µm minimum algılama çözünürlüğüyle ince kaplamalar ve küçük iz geometrilerinde hassas köşegen ölçümü sağlar. Gözlem amaçlı 10x objektif ile 150x büyütme seçeneği de mevcuttur. Optik yol, ölçüm ve fotoğraf çekimi arasında kolayca geçiş yapılmasına imkân tanıyan çift konum anahtarıyla donatılmıştır.


• Kapsamlı Veri Çıkışı ve Dahili Yazıcı
  HXD-1000TM ekranında yük değeri, yük uygulama süresi, D1-D2 köşegen uzunlukları, ölçülen HV veya HK değerleri, istatistiksel sonuçlar (Maks., Min., Ort., Sapma, Standart Sapma) ve dönüştürülmüş HRC/HRA değerleri anlık olarak görüntülenir. Tüm ölçüm sonuçları dahili yazıcı ile doğrudan raporlanabilir.


• XY Çalışma Tablası ve Çok Amaçlı Numune Sabitleme Aparatları
  Standart donanım kapsamında XY çalışma tablası, plaka numune kelepçesi, ince silindir kelepçesi ve paralel çeneli mengene bulunmaktadır. Bu aparatlar farklı geometri ve boyutlardaki numunelerin güvenli biçimde sabitlenmesini sağlar.


• Standart Sertlik Blokları ile Hazır Kalibrasyon Altyapısı
  Sistem, 700 HV ve 400 HV değerlerinde iki adet standart sertlik bloğuyla birlikte teslim edilir. Bu yapı kurulum sonrası kalibrasyon doğrulamasını hızlandırır ve izlenebilirlik gereksinimlerini karşılar.

Motorize 3D XYZ Sehpası ve X-VICK3D Yazılımı ile Tam Otomatik Mikro Sertlik Profil Ölçümü

HXD-1000TM, opsiyonel motorize 3D XYZ sehpası (TP3100) ve X-VICK3D otomatik ölçüm yazılımı ile donatıldığında tam otomatik mikro sertlik profil ölçümü gerçekleştiren üst segment bir mikrodurometri platformuna dönüşür.

Motorize 3D XYZ Sehpası (TP3100)
Entegre Z ekseni ve 6 eksenli dahili kontrolörüyle donatılmış yenilikçi bu düşük profilli XY sehpası, USB 2.0 bağlantısıyla bilgisayara bağlanır. Tüm kablo karmaşasını ortadan kaldıran tekli USB kablo bağlantısı ve kompakt harici güç kaynağı (24V / 4A) sayesinde kurulum son derece pratiktir.

X-VICK3D Otomatik Ölçüm Yazılımı
Windows 10/8/7 (x86 – x64) uyumlu X-VICK3D yazılımı, Vickers ve Knoop mikro sertlik ölçümünü 3 eksende tam otomatik olarak yürütür. Temel işlevler şunlardır:

• 32.000 x 32.000 piksele kadar yüksek çözünürlüklü çok belgeli görüntü ortamı
• Otomatik pozlama, otomatik boyut, maksimum hız ve odak kontrolü
• 4 farklı aralıkta (10, 25, 50 ve 100 µm) otomatik odak; odak hızı 10 µm aralığında 5 saniyenin altında
• Tek panel üzerinden tam mikrodurometri kontrolü: aydınlatma, yük, süreler, revolver dönüşü, iz oluşturma
• Arşivden çağrılabilen profil tablolarının oluşturulması; otomatik mod (kenara mesafe, yük ve X-Y adımları) veya klavye/3D eksen konumuyla programlama
• 9 profile kadar üst üste bindirilen profil grafikleri ve istatistiksel analiz
• ISO ve ASTM standartlarına uygun iz form faktörü ve komşu izler arası mesafe doğrulama
• CSV formatında veri dışa aktarma; Microsoft Excel ve Word ile doğrudan entegrasyon
• 20 objektife kadar kalibrasyon hafızası; zoom faktörü değiştiğinde otomatik öz kalibrasyon
• Lens çarpışma koruması ve programlanabilir geri tepme önleme işlevi

Teknik Özellikler

Standart Donanım

• 40x ve 10x Objektif (cihaza takılı)
• XY Çalışma Tablası (cihaza takılı)
• Vickers İndentor (cihaza takılı)
• Standart Sertlik Blokları: 700 HV ve 400 HV
• Plaka Numune Kelepçesi
• İnce Silindir Kelepçesi
• Paralel Çeneli Mengene
• Dahili Yazıcı (cihaza takılı)

Opsiyonel Aksesuarlar

• Knoop İndentor
• Yedek Vickers İndentor
• Sertlik Test Yazılımı Paketi (CCD dijital kamera ve adaptör, optikli bağlantı tüpü, Micro Dongle, kurulum kılavuzu dahil)
• Motorize 3D XYZ Sehpası TP3100
• X-VICK3D Otomatik Ölçüm Yazılımı

Hangi Uygulamalar İçin İdeal?

• Vickers ve Knoop mikro sertlik ölçümü
• İnce yüzey kaplamaları ve difüzyon tabakalarının sertlik analizi
• Karbürizasyon, nitrürasyon ve borlama derinlik profilleri
• Kaynak bölgesi ve ısıdan etkilenen bölge (HAZ) sertlik analizi
• Sert metalik kaplamalar ve PVD/CVD kaplama sertlik ölçümü
• Seramik, sinterlenmiş karbür ve sert alaşım malzemelerin sertlik testi
• Küçük kesitli ve ince levha numunelerin sertlik ölçümü
• ISO 6507, ASTM E384 ve ilgili standartlara uyumlu metalografik analiz
• Isıl işlem ve yüzey sertleştirme süreçlerinin kalite doğrulaması
• Araştırma, geliştirme ve üniversite metalografi laboratuvarları

Neden Remet HXD-1000TM (LCD)?

• Tek Platformda HV ve HK Ölçümü
  Hem Vickers hem Knoop ölçüm ölçeklerini destekleyen HXD-1000TM, özellikle anizotropik sertlik dağılımının belirgin olduğu malzemelerin analizinde ve ince kaplamalar için tercih edilen Knoop yöntemini gerektiren uygulamalarda ek ekipman ihtiyacı doğurmaksızın tam esneklik sunar.


• Program Kontrollü Yük Döngüsü: Operatör Bağımsız Tekrarlanabilirlik
  Yük uygulama, bekleme ve kaldırma aşamalarının tamamının program tarafından yönetilmesi, operatörden bağımsız olarak tutarlı test döngüleri sağlar. Bu özellik, sertifikasyon ve kalite güvence belgelemeleri için kritik öneme sahip izlenebilirlik ve tekrarlanabilirlik gereksinimlerini karşılar.


• Genişletilebilir Platform: Temel Modelten Tam Otomasyona
  HXD-1000TM; standart dijital mikrodurometri olarak bağımsız kullanılabilir ya da motorize 3D XYZ sehpası ve X-VICK3D yazılımıyla donatılarak tam otomatik profil ölçümü gerçekleştiren gelişmiş bir sisteme dönüştürülebilir. Bu modüler yapı, laboratuvar ihtiyacı değiştikçe ekipmanın kapasitesinin artırılmasına imkân tanır.


• İncekaralar Endüstri Teknik Desteği
  Remet HXD-1000TM, İncekaralar Endüstri'nin uzman teknik ekibi tarafından desteklenmektedir. Kurulum, kalibrasyon, yazılım kurulumu, operatör eğitimi ve periyodik bakım konularında yerli teknik servis altyapısıyla tam destek sağlanmaktadır.

Sık Sorulan Sorular (SSS)

• Remet HXD-1000TM hangi sertlik ölçüm yöntemlerini destekliyor?
  HXD-1000TM, Vickers (HV) ve Knoop (HK) mikro sertlik ölçüm yöntemlerini destekler. Ölçüm sonuçları ayrıca HRC ve HRA sertlik değerlerine otomatik olarak dönüştürülerek ekranda görüntülenir.


• Ölçüm aralığı nedir?
  5 HV ile 3.000 HV arasında geniş bir ölçüm aralığına sahiptir. Bu aralık yumuşak alüminyum alaşımlarından sert karbürlere ve seramiklere kadar geniş bir malzeme yelpazesini kapsar.


• Kaç farklı test yükü seçeneği var?
  10, 25, 50, 100, 200, 300, 500 ve 1.000 gf olmak üzere sekiz farklı test yükü seçeneği sunulmaktadır. Tüm yük değerleri program kontrollü olarak otomatik uygulanır.


• Motorize revolver ne işe yarıyor?
  Motorize revolver (TM), lens ve indentor pozisyonları arasındaki geçişi otomatik olarak gerçekleştirir. Bu sayede manuel müdahale gerektirmeden ölçüm döngüsü tamamlanır, hizalama hataları ve operatör kaynaklı değişkenlik minimize edilir.


• X-VICK3D yazılımı ne sağlıyor?
  X-VICK3D, 3 eksenli motorize sehpa ile birlikte kullanıldığında tam otomatik sertlik profil ölçümü, görüntü tabanlı iz analizi, istatistiksel rapor oluşturma, Excel/Word entegrasyonu ve ISO/ASTM uyumluluk doğrulaması gibi gelişmiş analiz işlevleri sunar.


• Cihaz ISO ve ASTM standartlarına uyumlu mu?
  Evet. HXD-1000TM, ISO 6507 (Vickers sertlik testi) ve ASTM E384 (mikro sertlik testi) başta olmak üzere ilgili uluslararası standartlarla uyumlu biçimde çalışmak üzere tasarlanmıştır. X-VICK3D yazılımı ayrıca iz form faktörü ve komşu izler arası mesafe doğrulamasını standart referans tablolarına göre otomatik olarak gerçekleştirir.


• Teknik destek ve servis imkanı var mı?
  Evet. İncekaralar Endüstri, Remet HXD-1000TM için kurulum, kalibrasyon, operatör eğitimi ve periyodik bakım konularında tam teknik destek sağlamaktadır.
